Hutschienen Konverter 4800

Kurzbeschreibung

Die hopf Signalkonverter Serie 4800 für 35mm Hutschienenmontage (DIN EN 50 022) ist eine preiswerte Lösung für die Verteilung/Konvertierung verschiedener elektrischer und optischer Signale.

Für den Signalkonverter 4800 stehen wahlweise sowohl DC- als auch AC-Netzteile zur Verfügung.

Um einen weltweiten Einsatz zu realisieren verfügen hopf Signalkonverter der Serie 4800 mit AC-Spannungsversorgung über einen Weitbereichseingang. So kann das Gerät an jedem Ort der Welt, ohne fehlerbehaftetes Umschalten des AC-Eingangsspannungsbereich eingesetzt werden.

Die zahlreichen Status-LEDs der Signal-Ein-/Ausgänge erlauben eine einfache Diagnostik im Problemfall.

Auf Wunsch können Konverter mit kundenspezifischen Funktionen geliefert werden.

Features

  • Aufbau im robusten Aluminium Gehäuse
  • Konzipiert für Montage auf 35 mm Tragschienen nach DIN EN 50 022
  • Jeder Signal-Ein-/Ausgang mit eigener Status-LED
  • Alle Anschlusselemente verriegelbar
  • Verschiedene Spannungsversorgungen wahlweise möglich
    • AC - 100-240V AC (Weitbereichseingang)
    • DC - 24V DC (18-36V DC) / 48V DC (36-72V DC) / 18-72V DC
    • Weitere Spannungen auf Anfrage
  • Netzteil mit Power LED
  • Vollständig wartungsfrei

Kundenspezifische Konverter möglich

Technische Daten

Derzeit stehen mehrere Varianten (jeweils mit AC- bzw. DC-Spannungversorgung) zur Verfügung.

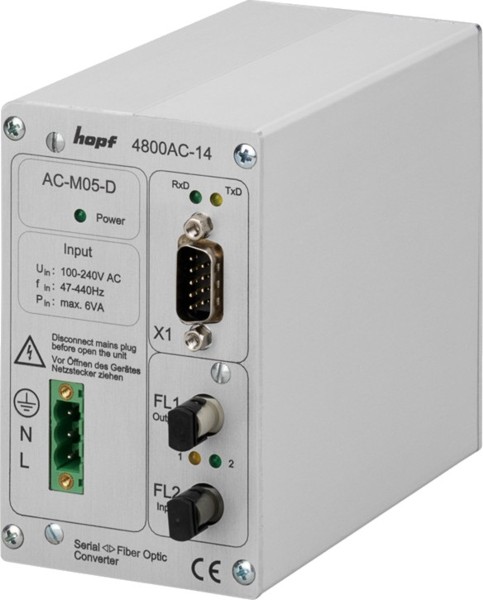

Konverter 4800AC-14 / 4800DC-14 (RS422/RS232 ⇔ LWL)

Das Gerät 4800xx-14 ist ein Vollduplex LWL auf RS422/RS232 Schnittstellen Konverter.

Anschluss

  • Der LWL-Sender (FL1) und der LWL-Empfänger (FL2) sind in der Bauform ST ausgeführt.
  • Die RS232 und RS422 Signale stehen an dem 9-poligen SUB-D Stecker X1 zur Verfügung.
  • Die Spannungseinspeisung erfolgt je nach AC- bzw. DC-Spannungsversorgung über den jeweiligen Anschlussstecker

Repeater-Funktion

Die im Konverter vorhandenen LWL-Sender und LWL-Empfänger können mittels eines Verbindungssteckers, der auf die RS422 Schnittstelle aufgesteckt wird, zu einem LWL-Repeater zusammengeschaltet werden.

Konverter 4800AC-04/OC / 4800DC-04/OC (LWL ⇔ 3x Optokoppler)

Das Gerät 4800xx-04/OC ist ein LWL auf Optokoppler Konverter. Mit diesem Konverter ist es möglich Impulse über LWL zu übertragen und dann über Optokopplerausgänge auszugeben.

Anschluss

  • Der LWL-Empfänger (FL) ist in der Bauform ST ausgeführt.
  • Die 3 Optokopplerausgänge stehen an dem 9-poligen SUB-D Stecker X1 zur Verfügung.
  • Die Spannungseinspeisung erfolgt je nach AC- bzw. DC-Spannungsversorgung über den jeweiligen Anschlussstecker.

Konverter 4800AC-11 / 4800DC-11 (RS422 ⇔ RS232)

Das Gerät 4800xx-11 ist ein Vollduplex RS422 auf RS232 Schnittstellen Konverter.

Anschluss

  • Die RS422 Signale stehen an dem 9-poligen SUB-D Stecker X1 zur Verfügung.
  • Die RS232 Signale stehen an dem 9-poligen SUB-D Stecker X2 zur Verfügung.
  • Die Spannungseinspeisung erfolgt je nach AC- bzw. DC-Spannungsversorgung über den jeweiligen Anschlussstecker

Bilder

Modul 4800
